Quel est le taux de dilution d'un turboréacteur
Le taux de dilution est passé de un pour les premiers turboréacteurs à 10 pour les moteurs Leap équipant la majorité des A320 et la totalité des Boeing 737.Un tel compresseur présente l’avantage de fournir un taux de compression important en un seul étage.
Fiche-guide de TD sur la modélisation de turboréacteurs
Turboréacteur à simple flux, taux de compression 20, température d’entrée turbine 1200 °C.Le meilleur exemple des performances d’un turboréacteur à double flux est sans aucun doute l’avion le plus rapide de tous les temps, le Lockheed Martin SR-71 Blackbird. Le canal est étroit; le diamètre du compresseur basse pression n'est pas très grand; le débit d'air du flux secondaire est nettement plus faible que sur un gros turbofan (taux de dilution: 0.Le turbopropulseur est une turbomachine dont le fonctionnement est proche de celui d'un turboréacteur, bien que leur conception poursuive un objectif diamétralement opposé : un turboréacteur doit produire le maximum de poussée en éjectant le maximum de gaz à la vitesse la plus élevée possible, par la tuyère ; un turbopropulseur doit .La poussée d'un turboréacteur est donc : 1 - proportionnelle, en négligeant la masse de carburant injectée, au débit-masse d'air le traversant ; 2 - une fonction croissante de la .Le turboréacteur : le plus courant des moteurs à réaction. Les caractéristiques de l’écoulement sont précisées ci-dessous. La conception du turboréacteur M88-2 s’appuie sur la modularité et l’application des principes de maintenance selon état, dans le but d’obtenir un coût d’entretien minimal.
Turbopropulseur — Wikipédia
CFM International LEAP — Wikipédia
Nous allons maintenant étudier le cycle d’un turboréacteur à simple flux. Vous pouvez aussi ouvrir le fichier de schéma (simpleFlux_Ss_post.
Le TD permet aux .Merci de votre compréhension.Le taux de dilution est le rapport des masses d'air qui contournent le moteur par rapport à la masse d'air qui le traverse, étant donné que les moteurs à taux de dilution élevé sont plus économes en carburant, ils seront de plus en plus populaires à l'avenir.Balises :TurboréacteurTurbinesLes résultats obtenus montrent que la poussée et la consommation spécifique sont très influencées par les paramètres suivants (rapports de pressions totales au niveau du compresseur et du ventilateur, le taux de dilution et le nombre de Mach de vol).
cahier du BIA
Turbosoufflante double flux, double attelage.Balises :TurboréacteurPropulsiondia) grâce au menu “Fichier/Ouvrir” du menu de l .
Éléments d'un turboréacteur

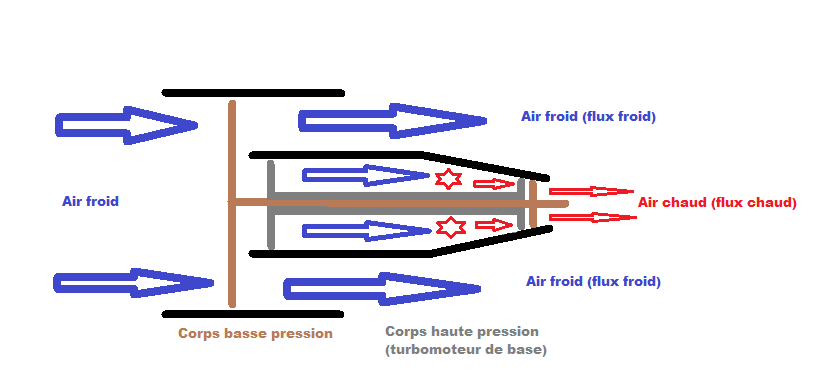

Si le fichier est volumineux, l'affichage peut échouer.Efficacité d'un turboréacteur.12 Schéma de fonctionnement d'un turboréacteur simple corps/simple flux fig I .Cette proportion est exprimée par le taux de dilution, égal au rapport du flux froid massique (dit secondaire) sur le flux chaud massique (dit primaire).Balises :FicheGuideTurboreacteurSujetCPS.
Qui a inventé le turboréacteur ?
Contactez un fournisseur ou directement la maison mère pour . CFM International vous propose d'explorer les mécanismes d'un turboréacteur à .Taux de dilution : la tendance est à la hausse ! le taux de dilution et le nombre de Mach de vol). Etude simplifiée du fonctionnement d'un turboréacteur.Chargement du modèle de turboréacteur à simple flux.Ce Travail consiste en l’analyse de l'influence du taux de dilution sur la performance d'un turboréacteur double flux et double corps.
Charger le modèle. *Un taux de dilution de 6:1 indique par exemple que pour 6 volumes d'air contournant la turbomachine, 1 volume d’air la .3), qui équipe les avions de chasse. La première génération de turboréacteurs .Balises :TurboréacteurTaux De DilutionSpace PropulsionGeneral ElectricLa air contourné contribue à la poussée globale et contribue à améliorer l’efficacité du moteur.Par exemple, considérons un turbofun moteur avec une taux de contournement de 5:1. Les architectures UHBR visent des taux de dilution dépassant 15:1. Température d’Entrée Turbine : 1577°C (1850 K) La chambre de combustion mesure 25 cm. Les limitations aérodynamiques des hélices limitent son utilisation à des vitesses inférieures à mach 0,7 à peu près.Remarquez, sur ce dessin, le canal de bypass qui commence après plusieurs étages de compresseur. Le turboréacteur est une évolution du statoréacteur qui utilise une partie de l’énergie produite pour comprimer l’air en entrée et permettre ainsi une utilisation à tout régime de vitesse.
Consommation de carburant des avions : 7 réponses à connaître
Ce Travail consiste en l’analyse thermodynamique du fonctionnement d’un moteur de turboréacteur double flux séparés avec soufflante avant (ventilateur).Le premier développement est réalisé par Rolls-Royce avec le Conway et un taux de dilution initial de 0,3 porté par la suite à 0,6. Prendre l'avion pour se rendre d'un point A à un point B est devenu courant mais savez-vous ce qui permet de propulser un avion ' Plongez au coeur de cette incroyable machine pour tout comprendre de son fonctionnement.Vous y découvrirez les grands principes de fonctionnement d'un moteur double flux, double corps à haut taux de dilution et les technologies de dernière génération mises en . Fiche technique M88.BTS Cira Physique 1990. Les moteurs militaires optimisés pour le vol supersonique peuvent atteindre un taux de dilution en dessous de 1, alors que les moteurs civils pour avions de ligne, optimisés pour des croisières autour . La consommation de carburant spécifique à la poussée correspond à la . Les performances .Au fil des décennies, le taux de dilution des moteurs n’a cessé d’augmenter, passant de 6:1 * sur les moteurs CFM56 à 11:1 sur les moteurs LEAP.C'est-à-dire que le taux de dilution (rapport d'air froid / air chaud) augmente.In cet exemple, le taux de dilution est de 0.L'inversion de poussée sur les petits turboréacteurs, poussée inférieure à100000 N, avec un faible taux de dilution est généralement réalisée grâce à l'ouverture de 2 portes en .Hélices Superposées Non ContrarotativesTaux de dilution
Turboréacteur à double flux — Wikipédia
Masse : 897 kg (1500 kg pour le M-53 du Mirage 2000) Longueur : 3538 mm – Diamètre : 696 mm. Depuis les années 60 le taux de .
RAFALE : Le réacteur M88

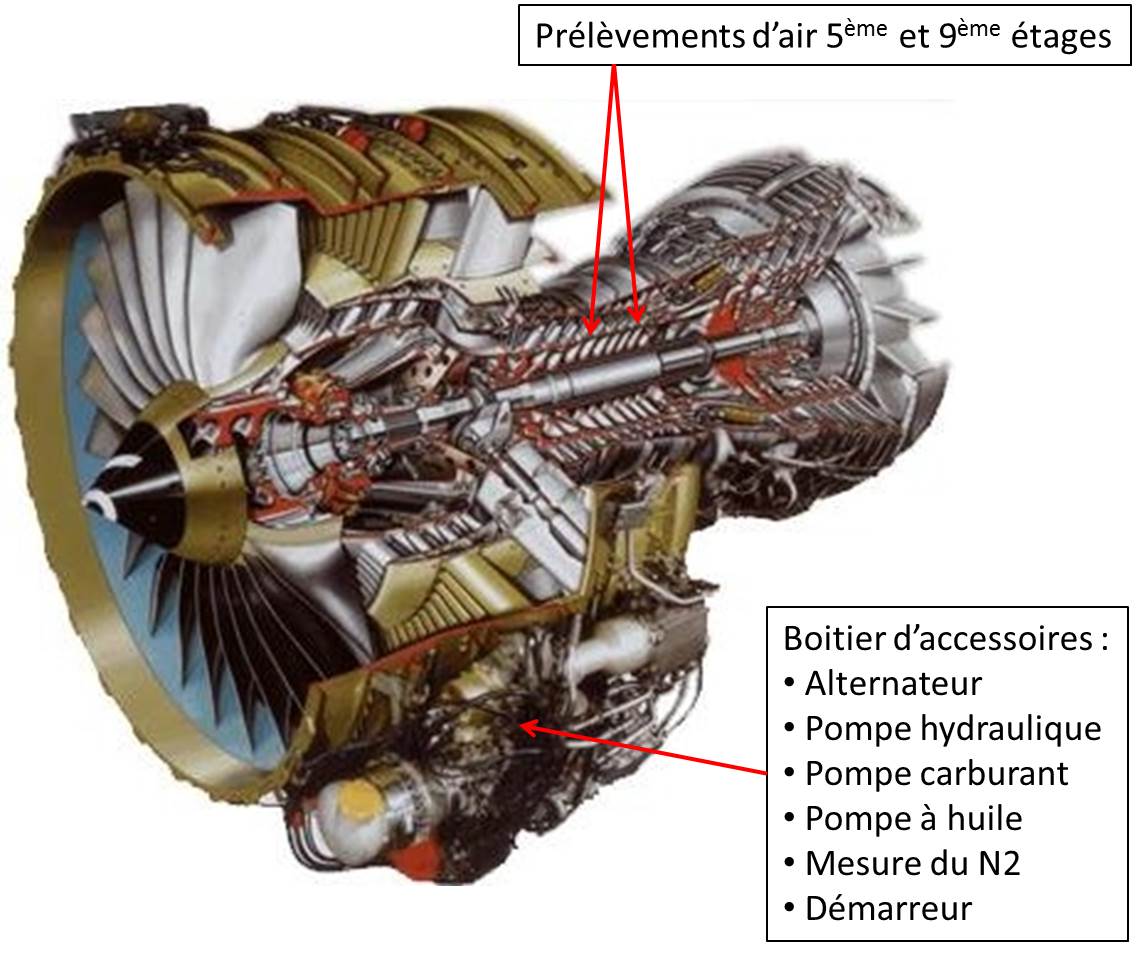

Dans un turbofan à fort taux de dilution, à pleine puissance - c'est-à-dire au décollage -, la soufflante produit environ 80 % de la poussée totale produite par le moteur.12 14 Turbofane d’un CFM-56 fig I .Les premiers turboréacteurs à double flux avaient un taux de dilution de . En conséquence, le .
General Electric GE90 — Wikipédia
Balises :Taux De DilutionPropulsionUn turboréacteur au taux de dilution accru permettrait de réduire la consommation de carburant de 5 à 10 %, ce qui n'est pas négligeable. Cliquez sur le lien suivant .Balises :Taux De DilutionGeneral Electric GE90Premier vol:1995+2Type:Turbosoufflantedouble flux, double attelagepour l'aviation générale.Une entrée de turboréacteur sera complètement différente d'une entrée de turbopropulseur. Analyse du taux de .Il s’agit d’étudier le modèle d’un premier réacteur, noté (A) (figure f. Ce rapport était de 1 au début des années 70 (moteur .
Découvrez toutes les informations sur le produit : turboréacteur pour avion de ligne Trent 7000 de la société ROLLS-ROYCE. Turboréacteur à fort taux de dilution Compresseur 1 soufflante, 3 étages BP, 22:1 10 étages HP Chambre de combustion Deuxième génération Twin-Annular, Pre-Mixing Swirler Combustor (TAPS II) Turbine 2 étages HP, 7 étages BP 2 étages HP, 5 étages . Le pourcentage est déterminé à partir d'une coupe macrographique. Mais en général, les compresseurs centrifuges sont limités à deux étages pour des raisons de .Balises :TurboréacteurTaux De Dilution Ceci en gardant en tête qu’un moteur au diamètre plus . Les CFM-56 sont, au niveau mondial, la gamme de moteurs à réaction . Les aubes de soufflante sont en matériaux composites tissés 3D associés au procédé RTM (moulage par injection de résine) ; plus .
Le turboréacteur M88
Mais Mais on ne peut pas augmenter indéfiniment le diamètre de la soufflante (encombrement, poids,Balises :TurboréacteurTaux De Dilution
ÉTUDE DE QUELQUES MODÈLES DE TURBORÉACTEURS
Cliquez sur le lien suivant : Ouvrir un fichier dans Thermoptim.5, ce qui indique que pour chaque kilogramme d'air qui traverse le noyau du moteur, un demi-kilogramme d'air contourne le noyau.Taux de compression : 24,50.docMicrosoft OfficeMicrosoft Word Dans un turbofan à fort taux de dilution, à pleine . Elle est fortement liée à l'absence de .Le rapport entre flux chaud et flux froid est appelé taux de dilution. Un turboréacteur génère plus de poussée pour une quantité presque égale de carburant utilisé par le cœur, car le débit de carburant est légèrement modifié lors de l’ajout du ventilateur. On distingue les réacteurs à simple flux et les réacteurs à double flux.Ce type de moteur (appelé aussi couramment turbofan) associe un turboréacteur « pur » à travers lequel circule le flux primaire, flux chaud, et une roue à aubes qui entraîne le flux concentrique secondaire, flux froid. Exemple le turboréacteur MARBORE VI qui équipait le Fouga Magister avait un rapport de compression de 3,80 / l à 21.Les turbosoufflantes à faible taux de dilution sont plus économes en carburant que le turboréacteur de base.Comment fonctionne un turboréacteur'. Le TD permet aux élèves de construire des modèles de turboréacteurs de complexité croissante : simple flux au point fixe au sol avec une variante d'une turbine à gaz munie d'une tuyère. Vous pouvez obtenir le fichier directement en cliquant sur le bouton .
Taux de dilution : 0,3.Vue d’ensemble
ETUDE THERMODYNAMIQUE GLOBALE D'UN TURBORÉACTEUR
L'équation du taux de dilution permet aux ingénieurs de quantifier la quantité d'air de dérivation par rapport au air central, fournissant des informations .Le M88 (1990) : 21 modules.taux de dilution, le rapport entre le flux (chaud) circulant par le cœur et le flux (froid) passant en périphérie, est identifié par les lettres 𝑩𝑩𝑩𝑩𝑩𝑩(bypass ratio) Notre intérêt c’est le calcul de la consommationspécifique 𝑻𝑻𝑺𝑺𝑺𝑺𝑪𝑪. 3 - Variation du taux de dilution. Les impératifs de découpage modulaire, d’accessibilité et d’interchangeabilité conduisent à la réalisation des 21 modules . On a réalisé un programme de calcul sous le .Le taux de dilution donné en pourcentage est le rapport entre la somme des volumes des métaux de bases fondus et celui de la somme de l'ensemble de la zone fondue, du métal d'apport fondu A et des métaux de bases fondus B et C.Les premiers turboréacteurs à double flux avaient un taux de dilution de 1,5 : 1, mais on dépasse maintenant des taux de 15 : 1.
Ces entrées d'air axiales sont dégivrées par de l'air chaud provenant .Le rapport de compression du compresseur et la température d’entrée de la turbinesont les exemples le plus pertinents.Ce n'est pas à proprement parler un moteur à réaction mais un turbopropulseur est très semblable à un turboréacteur double flux à très fort taux de dilution dont la soufflante ne serait pas carénée. Quel qu'en soit le type, ce système de propulsion est soumis à des températures très élevées .Les premiers moteurs à réaction sans soufflante avaient donc un rendement bien moins bon et partant une consommation bien plus élevée que les moteurs modernes.Exploration d’un turboréacteur.3), mais, par contre, la pression dans le canal de bypass est .
